Comment fonctionne un plancher antistatique ? Tout savoir sur ce revêtement intelligent
Dans certains environnements, le contrôle des décharges électrostatiques (ESD) est absolument essentiel. Les laboratoires, les salles blanches et les zones EPA (Electrostatic Protected Areas) nécessitent des revêtements de plancher spécialisés capables de gérer et de dissiper l’électricité statique de façon sécuritaire. Ces planchers protègent l’équipement, les composants sensibles et le personnel contre les risques liés aux charges électrostatiques.
Qu’est-ce que l’ESD ?
La décharge électrostatique (ESD) est le transfert soudain d’électricité statique entre deux objets ayant un potentiel électrique différent. Si, dans la vie quotidienne, elle est généralement sans danger, dans un environnement technique elle peut :
- endommager des composants électroniques sensibles ;
- perturber des instruments de mesure ;
- compromettre la sécurité d’une salle blanche ou d’un laboratoire.
C’est pourquoi des revêtements spécialisés — conductifs ou dissipatifs — sont installés pour assurer une mise à la terre efficace.
Les planchers conductifs
Les planchers conductifs sont conçus pour rediriger rapidement les charges électrostatiques directement vers la mise à la terre. Ils sont extrêmement efficaces et utilisés dans les environnements les plus sensibles.

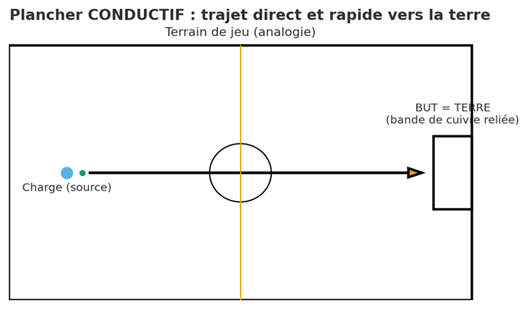

Pour illustrer leur fonctionnement, on peut utiliser l’analogie d’un terrain de sport : le ballon représentant la charge statique file tout droit vers le but, c’est-à-dire la mise à la terre.
Fonctionnement :
- le revêtement contient des éléments conductifs (paillettes de carbone, fibres ou couches spéciales) ;
- ceux-ci sont reliés grâce à une colle conductrice ou intégrés directement au matériau ;
- une bande de cuivre est installée sous le plancher et reliée à la prise de mise à la terre du bâtiment ;
- cela crée un chemin direct pour évacuer les charges.
Les planchers dissipatifs
Les planchers dissipatifs fonctionnent différemment. Plutôt que d’évacuer instantanément les charges, ils les dissipent progressivement, ce qui empêche les décharges brusques tout en maintenant un contrôle sécuritaire.

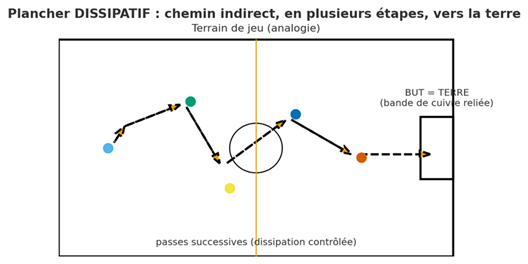

Avec la même analogie du terrain de sport, le ballon (la charge) effectue plusieurs passes successives entre joueurs avant d’atteindre le but (la mise à la terre).
Fonctionnement :
- le revêtement contient des matériaux dissipatifs, parfois intégrés à la colle, parfois directement au produit ;
- les charges se déplacent lentement vers la mise à la terre ;
- la bande de cuivre assure la continuité et garantit que toutes les charges sont dirigées vers la terre électrique.
L’importance d’une installation correcte
Qu’il s’agisse d’un plancher conductif ou dissipatif, l’installation est un élément critique :
- utilisation d’une colle conductrice ou de particules conductives intégrées ;
- mise en place de bandes de cuivre sous le revêtement ;
- connexion finale obligatoire à la mise à la terre de la prise.

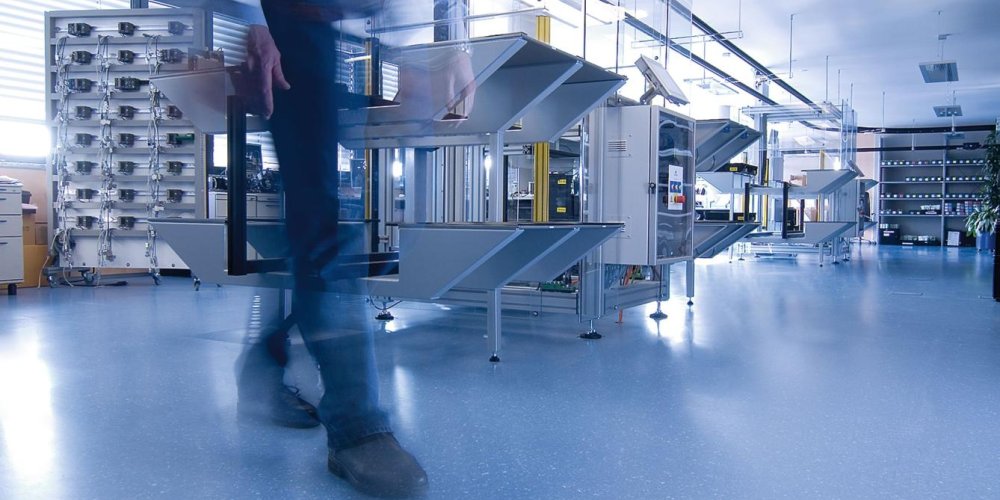

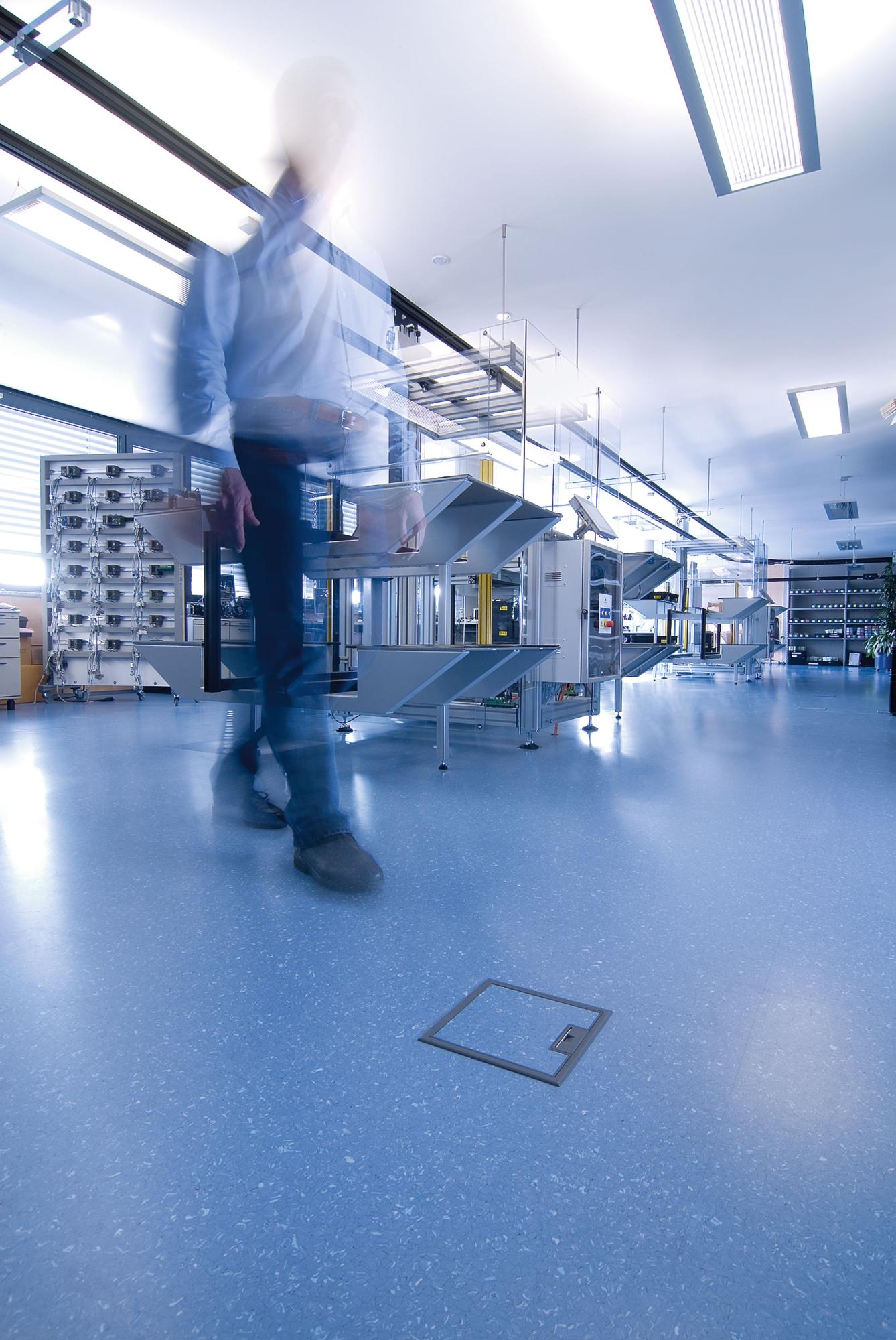

Où retrouve-t-on ces planchers ?
Les revêtements de plancher antistatiques et ESD sont essentiels dans :

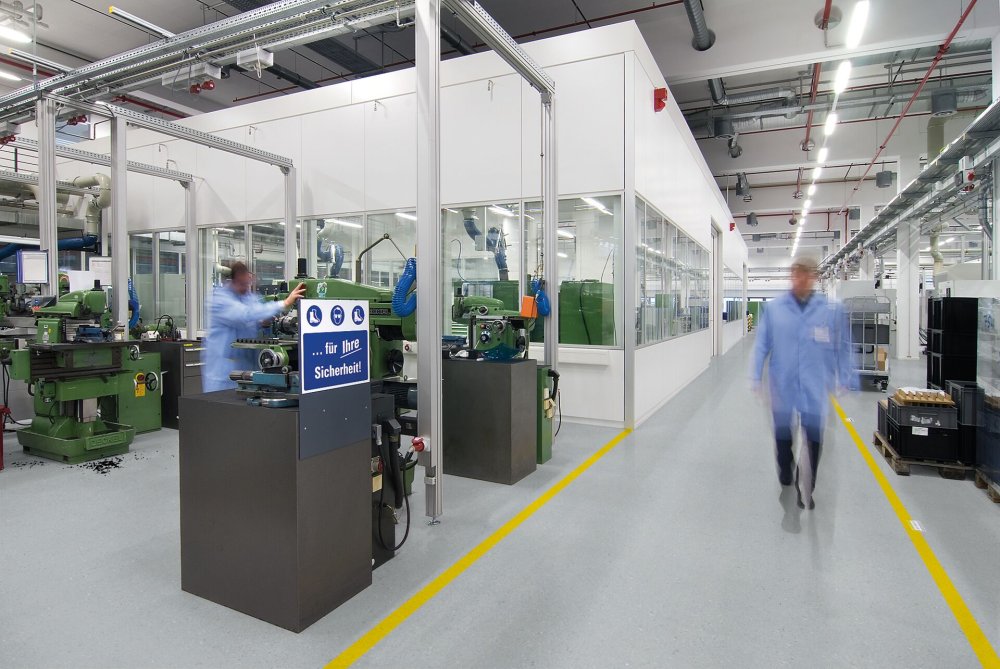

- les laboratoires avec équipements sensibles ;
- les salles blanches, où toute perturbation compromet les opérations ;
- les zones EPA, où l’évacuation contrôlée des charges électrostatiques est une exigence stricte.
